Temp-485-Pt100 "DIN"
3 758 Kč
S DPH

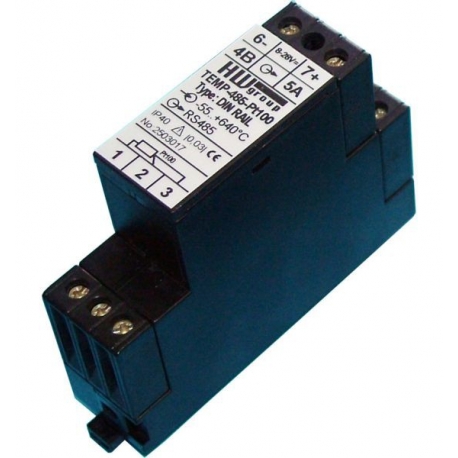

DIN Převodník Pt100 na RS-485
Verze „DIN“ je jednotka převodníku teploty měřené vnějším teplotním senzorem, na datovou sběrnici RS-485. Převodník je v mechanickém provedení pro montáž na standardní DIN lištu.
Pro vytvoření teploměru je třeba připojit vnější teplotní senzor Pt100 (Pt1000) - platinové čidlo (není součástí dodávky), které se připojuje po dvou nebo třech vodičích. Komunikuje po lince RS-485 s nadřazenou stanicí s přenosovou rychlostí 9.600 Bd s parametry 8N1.
Převodník je vhodný pro použití v průmyslovém prostředí.
| Základní parametry | |
| + Vnější rozměry | 22,5 x 85 x 70 mm |
| + Stupeň krytí | skříň: IP40 / svorkovnice: IP10 |
| + Pracovní teploty převodníku | -25...+ 80°C |
| + Rozsah vstupního signálu | rozsah –55 .. 640 °C |
| + Podporované senzory | Pt100 a Pt1000 dle IEC 751 |
| + Připojení čidla vstupu | 3 nebo 2 vodičově |
| - vliv odporu přívodů | < ± 0,1°C |
| + Chyba měření | 0,03% z rozsahu |
| Komunikace | |
| + Parametry komunikace | 9600 8N1 |
| + Komunikační linka | RS-485 bez terminace |
| + Perionda měření teploty | 1x / 810 ms |
| Ostatní | |
| + Napájecí napětí | 8V až 28V DC, ochrana proti přepólování |
| + Proudový odběr | - odběr během měření typ. 2 mA - odběr během vysílání na RS-485 typ. 60 mA |
| + Připojení vodičů | svorkovky CUU 2,5 mm2 |
| Typové zkoušky | |
| - Základní typová zkouška dle | ČSN EN 770 |
| - EMC posouzeno dle | ČSN EN 61326-1 |
| - Bezpečnost posouzena dle | ČSN EN 61010-1 |
600111
Parametry
- Rozměry
- 22,5 x 85 x 70
- Hmotnost
- 0,08
- Záruka
- 2 roky
