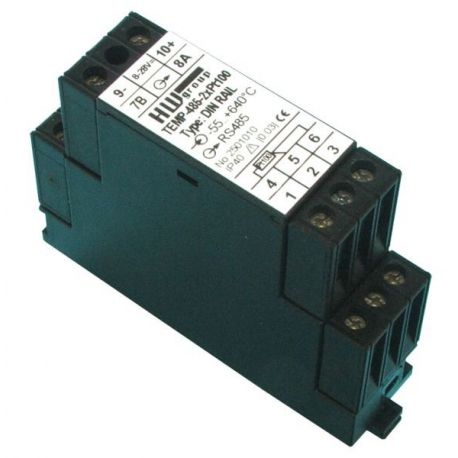

Temp-485-2xPt100 "DIN"

Typ „Temp-485-2xPt100“ je jednotka převodníku teploty měřené dvěma vnějšími teplotními senzory Pt100, na datovou sběrnici RS-485. Převodník je v mechanickém provedení pro montáž na standardní DIN lištu.

Pro vytvoření teploměru je třeba připojit 2x vnější teplotní senzor Pt100 - platinové čidlo (není součástí dodávky), které se připojuje po dvou nebo třech vodičích. Komunikuje po lince RS-485 s nadřazenou stanicí s přenosovou rychlostí 9.600 Bd s parametry 8N1. Převodník je určen pro použití v průmyslovém prostředí.

Převodník používá dvě komunikační adresy, dané dvěma písmeny abecedy. První teplotní senzor je vždy připojen na adresu danou velkým písmenem (např. „A“), druhý teplotní senzor je připojen na adresu danou malým písmenem (např. „a“). Obě adresy se přiřazují zároveň příkazem po RS-485. Po SW stránce se tak převodník chováí stejně, jako dva převodníky pro jedno teplotní čidlo.
