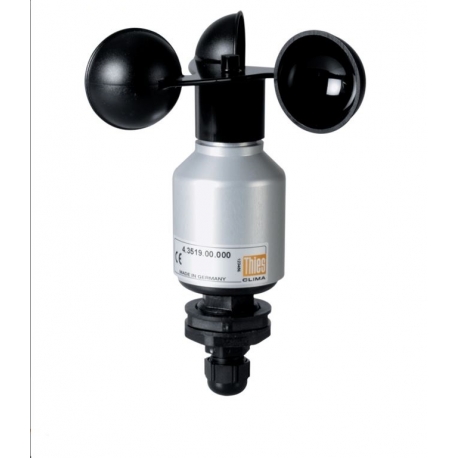

Anemometr - kompakt

Tělo anemometru je z duralového korpusu s komaxitovou povrchovou úpravou. Uvnitř je svisle uložená nerezová hřídelka osazená dvěma axiálními nerezovými ložisky. Na horním konci hřídele anemometru je upevněn mosazný šestihran, spojený s plastovým výliskem kříže (Robinsonův kříž). Kříž je zajištěný uzavřenou maticí, pod kterou je vložený gumový těsnící kroužek.

Ve spodní části hřídelky je pevně usazený kalíšek optické závory, jejíž prvky jsou zapájené do desky plošného spoje spolu s další elektronikou.

Základní parametry:

• optický snímač otáček

• napájení 5, 12 nebo 24 VDC (dle požadavku)

• proudová smyčku 4 ÷20 mA

• konstanta 1 m/sec = 1,5 ot/s =10,5 pulsů

• linearita do 30 m/sec, přesnost ±2%

• teplotní rozsah -20°C až +50°C

• upevnění do trubky o vnitř. průměru 25 mm ( 1")

• připojení konektorem 2WK18279 (součást dodávky)

• výška 165 mm

• průměr kříže anemometru 120 mm

• váha 200 g

• provedení dural, povrchová úprava komaxit, ložiska nerez

Montáž

Anemometr se umisťuje se ve svislé poloze do trubky o vnitřním průměru 25 mm (1" trubka) a zajišťuje šroubem M4, který zárověň uzemňuje tělo anemometru. Po našroubování konektoru s přívodním kabelem lze přes něj navléknout smršťovací bužírku pro dokonalé utěsnění.

Při sestavování anemometru je nutno dbát na to, aby byl vložen gumový kroužek nad kříž pod uzavřenou matici M4.

Připojení anemometru k vyhodnocovacímu zařízení je přes konektor 2WK18279, který je součástí dodávky.

UPOZORNĚNÍ

Pro připojení anemometru je třeba přikoupit analogový modul SM2-AD.
